Система чиллер-фанкойл: когда уместна и что учесть на объекте
Понять, подходит ли зданию водяная схема чиллер-фанкойл, какие помещения она будет обслуживать и какие границы работ согласовать до поставки и монтажа.
Материал для тех, кто выбирает кондиционирование для большого здания: бизнес-центра, гостиницы, торгового комплекса, больницы, учебного корпуса или административного блока на территории предприятия. Разбираем, когда водяная схема чиллер-фанкойл оправдана, когда проще обойтись VRF и что подготовить, чтобы получить предметное предложение.
Главное отличие от VRF — по зданию идёт вода, а не фреон. Поэтому трассы могут быть длиннее, помещения проще подключать очередями, а фреон остаётся в машине на кровле или в техпомещении. Взамен нужны насосная группа, балансировка гидравлики и продуманный зимний режим: в Тольятти и Самарской области наружный контур обязательно защищают от замерзания.
Для первой оценки достаточно поэтажных планов и описания режима работы здания — по ним скажем, есть ли смысл в водяной схеме, и составим список вопросов до сметы.
Что важно учесть
- Что уточняем на площадке
- Место под чиллер (кровля, двор или техэтаж) и допустимую нагрузку на перекрытие, трассы трубопроводов, ограничения по шуму, доступ к фанкойлам для обслуживания и стыковку с вентиляцией.
- После запуска
- Нужен регламент: фильтры и дренаж фанкойлов, насосы, давление и качество теплоносителя, сезонное переключение режимов. Обслуживание согласуем отдельно — в том числе для систем, смонтированных другими подрядчиками.
Ваш ли это случай
Подходит, если
- Здание с десятками помещений и разными режимами: офисы, гостиница, торговый комплекс, больница, учебный корпус
- Трассы длинные или с большим перепадом высот — для фреоновой системы это ограничение, для водяной обычно нет
- Помещения вводят очередями: новые зоны подключают к уже работающему чиллеру
- Нужно, чтобы фреон оставался в машине на кровле или в техпомещении, а по комнатам шла вода — например, в гостинице или медицинском корпусе
Что будет, если не проработать заранее
- Без балансировки гидравлики ближние к насосам помещения переохлаждаются, а дальние недополучают холод
- Без теплоизоляции труб и продуманного дренажа конденсат капает на подвесные потолки и оборудование
- Чиллер выбрали без проверки кровли — нагрузка на перекрытие, шум, путь для крана всплывают на монтаже
- Зимний режим не продуман: наружный контур замерзает, если не предусмотрены гликоль, промежуточный теплообменник или слив на зиму

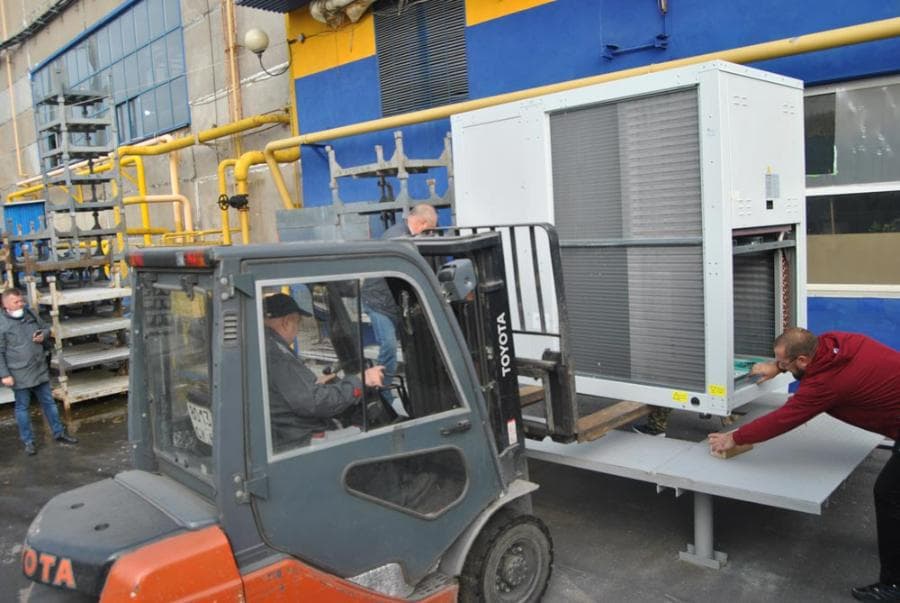

Фото с объектов компании
Какие системы встречаются в таких задачах
- Чиллер с воздушным или водяным охлаждением конденсатора; реверсивный чиллер может работать на нагрев
- Насосная группа (гидромодуль), расширительный и при необходимости буферный бак
- Фанкойлы: кассетные, канальные, настенные, напольные
- Двух- или четырёхтрубная разводка
- Автоматика зон и диспетчеризация
- Приточная вентиляция — отдельная система, стыкуется по режимам и автоматике
Конкретную схему подбираем после изучения исходных данных объекта.
Состав работ и границы ответственности
Наша ответственность
- • Уточнение задачи, расчёт нагрузок и сравнение вариантов
- • Проект системы — если входит в объём договора
- • Подбор и поставка чиллера, фанкойлов, насосной группы и автоматики
- • Монтаж, гидравлические испытания, пусконаладка и балансировка
Обычно выполняют смежники
- • Усиление кровли или фундамент под чиллер, проёмы и закладные
- • Электропитание до щитов оборудования
- • Подключение к диспетчеризации здания
Что прислать для расчёта и КП
Чем точнее исходные данные, тем меньше сюрпризов на монтаже и в коммерческом предложении.
- Поэтажные планы с назначением помещений (PDF или DWG)
- Тепловые нагрузки, если уже считали; если нет — число людей, оборудование и ориентацию фасадов по зонам
- Возможные места под чиллер и насосную группу, фото кровли или техэтажа
- Режим работы: круглосуточно или по графику, нужен ли нагрев, требования к резерву
- Что уже есть: вентиляция, сплиты или VRF, котельная или теплосеть, свободная электрическая мощность
- Какой этап нужен: проект, поставка, монтаж, пусконаладка или весь цикл
Крупные файлы и полные комплекты документации можно передать после первого ответа.
Порядок работ
- 1Собираем исходные данные и осматриваем площадку
- 2Считаем нагрузки и сравниваем варианты: чиллер-фанкойл, VRF или комбинация
- 3Согласуем спецификацию, границы работ и график
- 4Поставляем оборудование, монтируем, проводим испытания и пусконаладку
- 5Сдаём систему и передаём комплект документов
Документы по итогам работ
- Спецификация оборудования и материалов
- Проектная или рабочая документация — если проектирование входит в объём
- Исполнительная документация и акты выполненных работ
- Акты гидравлических испытаний и пусконаладки
- Паспорта и инструкции производителя на оборудование
Что получите на выходе
Обоснованный выбор схемы для вашего здания, состав оборудования и границы работ, зафиксированные до монтажа, — по ним удобно сравнивать предложения подрядчиков.
Вопросы заказчиков
Что такое система чиллер-фанкойл простыми словами?
Чиллер — холодильная машина: охлаждает воду или незамерзающую жидкость. Насосы подают её по трубам к фанкойлам в помещениях, а фанкойл — теплообменник с вентилятором и фильтром — охлаждает или нагревает воздух комнаты. Каждый фанкойл регулируется отдельно, поэтому в разных помещениях можно держать разную температуру.
Что выбрать: чиллер-фанкойл или VRF?
На здании средней площади с компактными трассами VRF обычно проще и быстрее в монтаже — водяная схема там часто избыточна. Чиллер-фанкойл стоит рассматривать, когда здание большое, помещения вводят очередями или фреон нежелательно вести по комнатам. Решение принимаем после расчёта нагрузок и осмотра площадки, а не «как у соседей».
Можно ли этой системой отапливать зимой?
Да, но для Самарской области обычно с дополнительным источником тепла. Реверсивный чиллер (тепловой насос) может греть, однако в морозы его мощности, как правило, не хватает — зимой тепло чаще берут от котельной или теплосети через теплообменник.
В двухтрубной схеме всё здание переключают между охлаждением и нагревом, в четырёхтрубной каждый фанкойл может работать в своём режиме.
Фанкойлы подают свежий воздух?
Сами по себе — нет. Фанкойл охлаждает или нагревает воздух помещения, а свежий воздух подаёт приточная вентиляция (иногда через канальный фанкойл, но от отдельной установки). Её проектируют вместе с кондиционированием, иначе в прохладном помещении будет душно.
Можно ли заказать только монтаж по готовому проекту?
Да. До начала работ сверяем проект с площадкой — места под оборудование, трассы, доступ для обслуживания — и обсуждаем замечания, чтобы не переделывать на объекте.
